Mad Professor Ruby Red Booster PCB - гитарный эффект

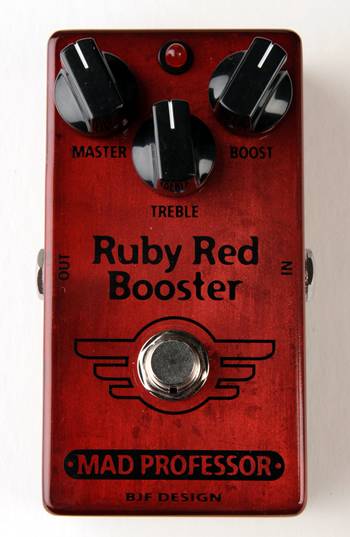

Mad Professor Ruby Red Booster PCB

Бустер педаль. Дизайн BJF.

Ruby Red Booster – это комбинация из двух бустеров и отключаемого буфера. Бустеры наследуют опыт приборов BJF Little Red Trebler и Red Rooster Booster.

Педаль может использоваться как бустер чистого звука, бустер высоких частот, овердрайв либо как комбинация всех этих вариантов. Внутри есть переключатель высококачественного буфера: он может быть установлен в режим «байпас» либо «использование буфера».

Благодаря уровню усиления в 40 дБ педаль может выдавать широкий спектр звучаний вплоть до мощного овердрайва.

При помощи регулятора Master Volume можно контролировать общий уровень громкости, а также перегружать звук, получая эффект дисторшн.

Лёгкий в использовании, Ruby Red Booster является наиболее универсальным бустером на рынке подобных устройств.

Управление

• MASTER: управляет выходной громкостью педали. Особенно полезен для управления громкостью в режиме овердрайв (когда Boost выкручен на полную мощность)

• TREBLE: регулятор бустера высоких частот – от 0 до 15 дБ

• BOOST: усиление бустера – до 40 дБ (при вращении по часовой стрелке начинает работать как овердрайв)

• BUFFER: внутри педали есть переключатель высококачественного буфера (может устанавливаться в режим «байпас» либо «использование буфера»)

Мы рекомендуем включать буфер при использовании большого количества педаль в цепи и/или длинных кабелей.

Буфер Ruby Red Booster является усилителем напряжения с коэффициентом усиления 1х. Выходное сопротивление установлено буфера на чуть более низком значении, чем сопротивление на выходе гитары. Таким образом, звук гитары остается натуральным.

Настройки:

• бустер высоких частот: установите регулятор Boost на минимум, Master на максимум, вращайте регулятор Treble для получения нужного эффекта

• прямой бустер: установите регулятор Treble на минимум, Master на максимум, вращайте регулятор Boost для получения нужного эффекта

• дисторшн: вращайте регулятор Boost для получения нужных глубины звука и эффекта овердрайв, Treble используется для расширения эффекта дисторшн

Техническая информация

• входное сопротивление: примерно 500 кОм

• рекомендуемая выходная нагрузка: 50 кОм и выше

• потребление тока при 9V DC: примерно 6 мА

• напряжение: 8 - 18V

• усиление: +40 дБ

• усиление высоких частот: +15дБ при 4 кГц

• соотношение сигнал/шум: 110 дБ

• эффект 3 дБ: 70 Гц до 7 кГц

• переключение между режимами «байпас» и «использования буфера» (внутри педали)
